| SF9000 | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 聯系人 | - | ||||||||||||||||||||
| 電話 | - | ||||||||||||||||||||
| 地址 | - | ||||||||||||||||||||
| 圖片 |
 |
||||||||||||||||||||
| 詳情 | |||||||||||||||||||||
|
SF9000A/SF9000B無溶劑聚氨酯粘合劑 SF9000A/SF9000B是一種普通型低粘度的雙組份無溶劑聚氨酯粘合劑，完全固化后能形成富有彈性的薄膜，具有良好的復合強度、熱封強度。 性能特點 ●適用于各種塑料薄膜的復合粘結：OPP、CPP、LDPE、PET、PA、鍍鋁膜、等; ●符合美國FDA第175.105條CFR的第21章節要求 ●GB9685-2008《 食品容器、包裝材料用添加劑使用衛生標準》。 ●GB15193.1-94《食品安全性毒理學評價程序》。 ●GB/T10004-2008《包裝用塑料復合膜、袋干法復合、擠出復合》。 ●室溫操作; 產品指標

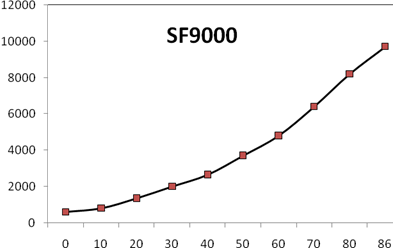

混合比例 重量 100 ： 80 體積 100 ： 100 適用期限 常規使用時，混合后適用期限為0-60分鐘。 粘度變化曲線 30℃下混合后(100：80)粘度隨時間的增長情況如下圖所示： 粘度mpa.s/30℃  時間(分鐘) 操作條件 ●使用專用的涂布復合設備，由于該粘合劑的特殊性，應配合專用的混合設備進行混合，從而改善生產效率及混合質量; ●SF9000A/SF9000B配備比例可以從100：75至100：85，特別推薦配比為100：80。可根據不同的材料及具體情況進行使用; ●SF9000A/SF9000B可用于大部分薄膜，薄膜在復合前要電暈處理，以獲得較好的粘結效果; ●建議在30℃-40℃時使用，也可以在室溫下使用(25℃)。根據不同的作業要求，推薦使用量為1-2g/ m2。 固 化 建議在35-40℃左右的熟化室處理，24小時后可以進行下道工序，一周后可完全固化。 清 洗 生產完畢后，用合適的溶劑對設備表面進行清洗，以防止固化后難以清洗。 保質期及存放要求 此產品存放在室內，避免陽光直射，環境溫度在15-25℃，原包裝未開啟的產品保質期為6個月，已經開啟的產品應盡快用完。 注意事項 ●復合有透明油墨的薄膜時，要確認是否適合; ●當復合PET印刷的薄膜時，確認表觀是否符合要求; ●如果包裝的內容物具有腐蝕性，請確認后在投入生產; ●在實際生產中，如更換本公司其他型號的無溶劑產品，缸體和管線及膠輥可以不進行清洗，如更換其他公司的無溶劑產品，用戶必須進行徹底的加料系統的清洗。 特別提示 本說明書是根據我們掌握的知識和經驗編寫的，因使用材料的不同，以及工作條件的改變超出了我們的控制范圍，我們鄭重建議用戶使用前對產品進行深入細致的實驗，以驗證是否適合自己的工藝條件和用途，并與我們的技術人員協商。說明書所提供的技術參數僅供參考，我們不承擔任何責任。 由于技術的進步和市場的需求，產品性能、指標也會隨之不斷完善，因而，如遇產品技術指標有所調整時，本公司擁有對本說明書更改的權利，我們將不再另行通知，以本公司《企業標準》為準。 |
|||||||||||||||||||||
020-85626
447/449
